PA66红磷阻燃协效剂CZ-A90C230
产品简介：
CZ-A90C230是一款用于红磷增强阻燃聚酰胺的阻燃协效剂，主要提高红磷阻燃聚酰胺通过GWFI850℃和GWFI960℃测试，同时保持良好的力学性能和外观；用于红磷增强阻燃聚酰胺的阻燃协效剂，红磷阻燃聚酰胺由于较高的CTI（一般能达到500~550V），且具有良好的流动性和抗注塑析出，在载流部件上应用广泛；红磷阻燃聚酰胺产品容易通过UL94 V0，要稳定通过GWFI850℃/1.5mm和GWFI960℃/1.5mm或更薄厚度测试时，需要添加协效剂；硼酸锌的添加能帮助红磷阻燃聚酰胺产品通过GWFI850℃/1.5mm测试，但在高湿度的仓储环境中会使制件表面析出白色的硼酸晶体，而本产品不仅有更好的协效左右且能克服上述问题。
产品指标：
项目检测 | 检测标准 | 检测结果 |

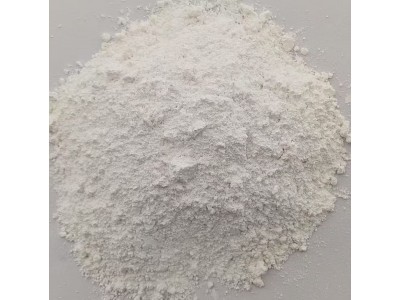

外观 | 白色粉末 | 白色粉末 |
阻燃剂有效含量% | ≥95 | 95 |
粒径（D50μm） | ≤30 | 30 |
水分 | ≤0.5 | 0.3 |
产品优点：
· 不含卤素。
· 更优的热稳定性。
· 良好的力学性能和电性能。
· 优良的颜色。
· 产品添加比例少，性价比高。
产品用途及参考配方：
适用于PA66、PA66/6、PA66+PA6、PA56等含二元酸的聚酰胺产品。
建议添加比例：
阻燃剂CZ-A90C230适用产品(纯PA66或PA66和PA6合金产品）：
PA6 + PA66 合金（PA66占合金比例50%或大于50%）
1.5mm /0.8mm GWFI960 GWIT 750 V-0
品名 | 含量（份） |
玻纤 | 25 |
红磷母粒 | 11 / 12 (0.8mm) |
CZ-A90C230 | 5 / 6 (0.8mm) |
-(1)
品名 | 含量（份） |
玻纤 | 30 |
红磷母粒 | 10 / 11 (0.8mm) |
CZ-A90C230 | 4 / 5 (0.8mm) |
-(2)
PA66 1.5mm/0.8mm GWFI 960 GWIT 750 V-0
品名 | 含量（份） |
玻纤 | 25 |
红磷母粒 | 10 / 11（0.8mm） |
CZ-A90C230 | 4.5 / 5 (0.8mm) |
-（3）
品名 | 含量（份） |
玻纤 | 30 |
红磷母粒 | 9 / 10.5 (0.8mm) |
CZ-A90C230 | 4 / 4.5 (0.8mm) |
-（4）
（附：红磷母粒为磷含量40产品，GWIT是指材料起燃指数，在做灼热丝试验时，材料离开钨丝2S内熄灭。GWFI是指材料做灼热丝试验时，材料离开钨丝30S内熄灭。）
产品包装：
本产品包装为：20或25公斤复合纸袋包装，应储存于通风阴凉干燥处。
